2007 파일럿의 AUX IN 단자 확인하기

AUX IN과 블루투스가 없는 2007 파일럿에 블루투스 오디오 스트리밍 구현하기의 부프로젝트

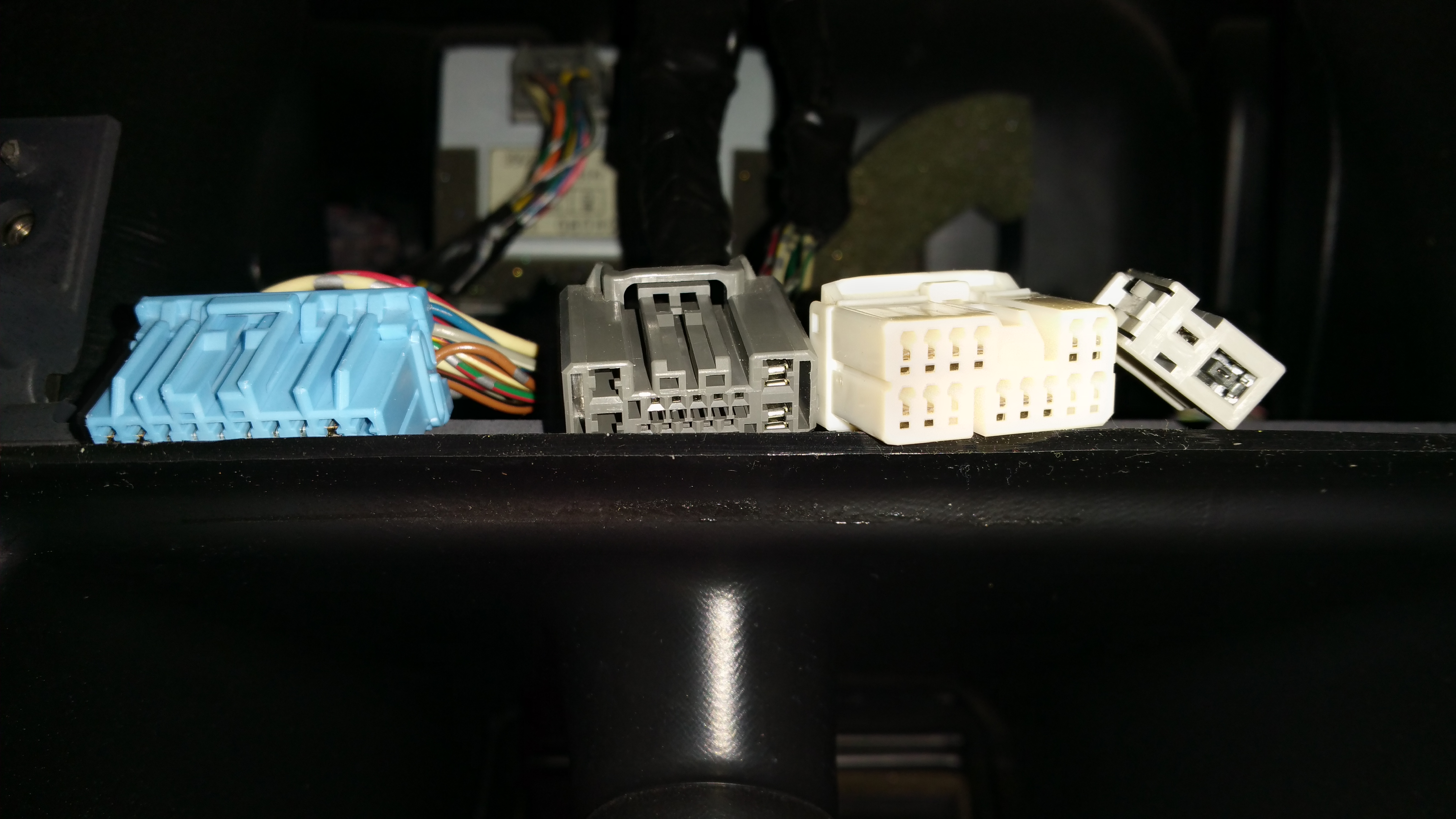

그림 1: 2007 파일럿 EX-L 오디오로 연결되는 케이블들

물건을 받고서 오디오를 다 뜯어 내고 보니 커넥터가 다르네 -.-;; 뜯어 낸 김에 고장난 이어버드를 잘라서 L+(6), R+(5), GRND(4) 단자에 연결을 해 보니 XM 라디오 소리에 섞여서 AUX IN 소리가 작게 들린다. ㅋㅋ 가능성은 확인한 것 같다.

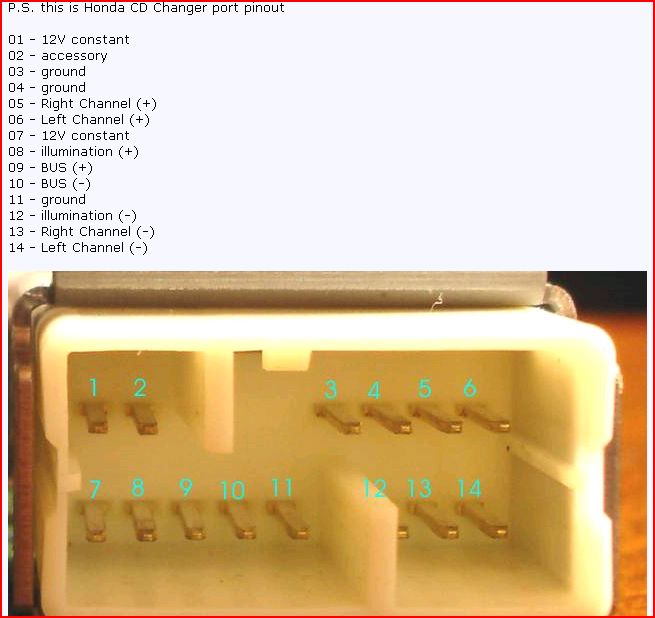

그림 2: 2006 Honda Pilot DIY Aux Input Non-Nav
